Природна вентиляція в будинку: схема, розрахунок і поширені помилки
Пластикові вікна поставили — і через місяць на склі конденсат, у ванній цвіль, а в кімнатах якийсь затхлий запах, якого раніше не було. Знайома ситуація?
Причина майже завжди одна — природна вентиляція перестала працювати так, як повинна. Старі вікна “дихали” через щілини і забезпечували хоч якийсь приплив свіжого повітря. Нові герметичні профілі це забрали, а про компенсацію ніхто не подумав.
У цій статті розберемо, як влаштована природна вентиляція в будинку, як розрахувати повітрообмін, і чому навіть правильно зроблена система перестає працювати через типові помилки.
Як працює природна вентиляція
Природна вентиляція будинку — це рух повітря без примусових механічних пристроїв. Вона працює за рахунок двох фізичних явищ: різниці температур між вулицею і приміщенням, і різниці тиску між точками входу і виходу повітря.
Тепле повітря всередині будинку легше за холодне зовнішнє. Воно піднімається вгору і виходить через витяжні канали, а на його місце через приточні отвори надходить свіже вуличне повітря. Чим більша різниця температур — тим сильніша тяга у вентиляційних каналах.
Природна вентиляція не потребує електрики, не ламається і не шумить. Але вона повністю залежить від фізичних умов — температури, вітру і тиску — і не може бути відрегульована так само гнучко, як механічна.
Саме тому влітку, коли різниця температур мінімальна, природна вентиляція часто працює слабко або зупиняється зовсім. Це її головне обмеження.

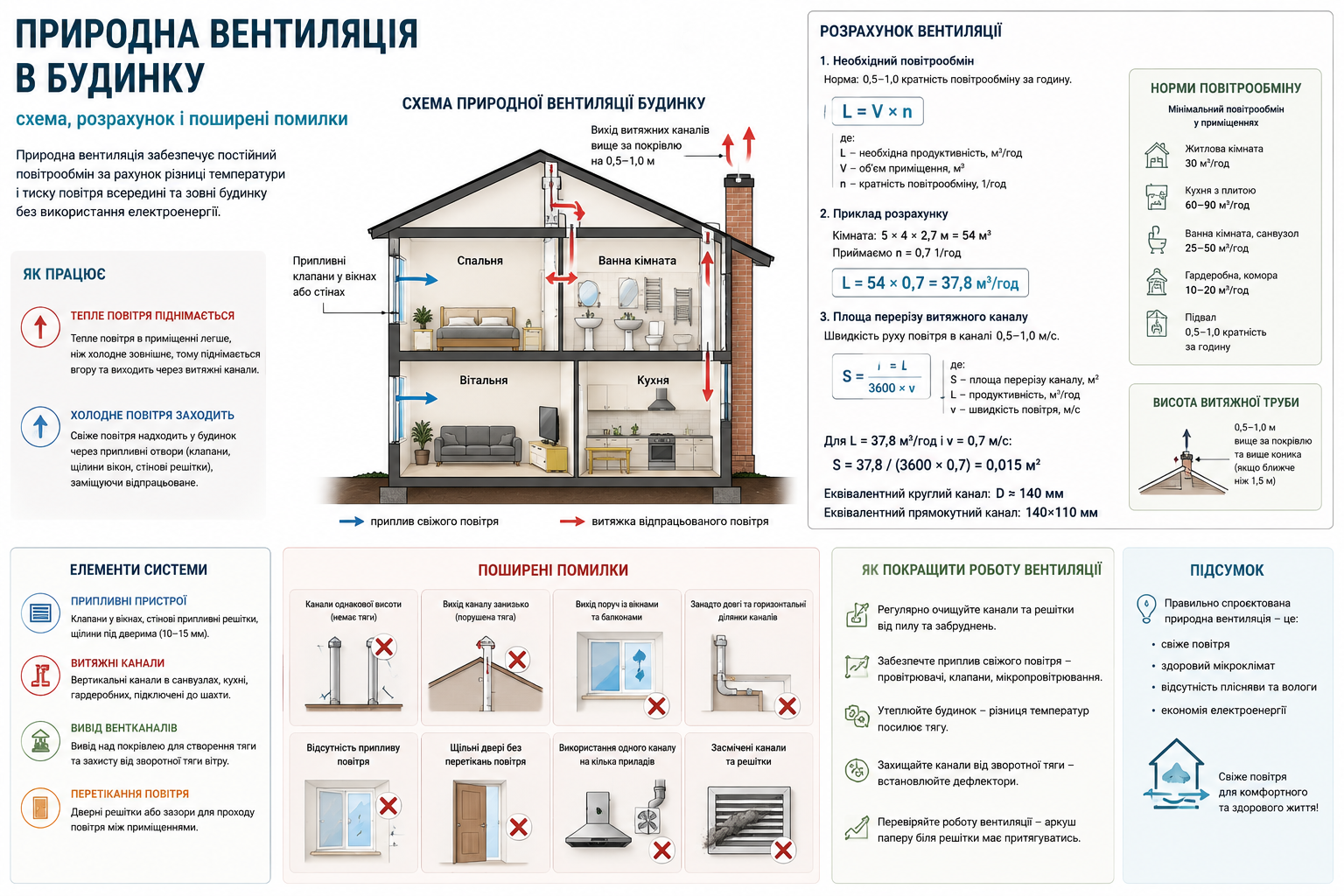

Схема природної вентиляції будинку
Класична схема природної вентиляції приватного будинку будується за принципом: приплив у житлових кімнатах — витяжка у вологих і технічних приміщеннях.
Свіже повітря надходить через:
- вентиляційні клапани у стінах або вікнах;
- нещільності в старих конструкціях (щілини, зазори);
- вхідні двері при відчиненні.

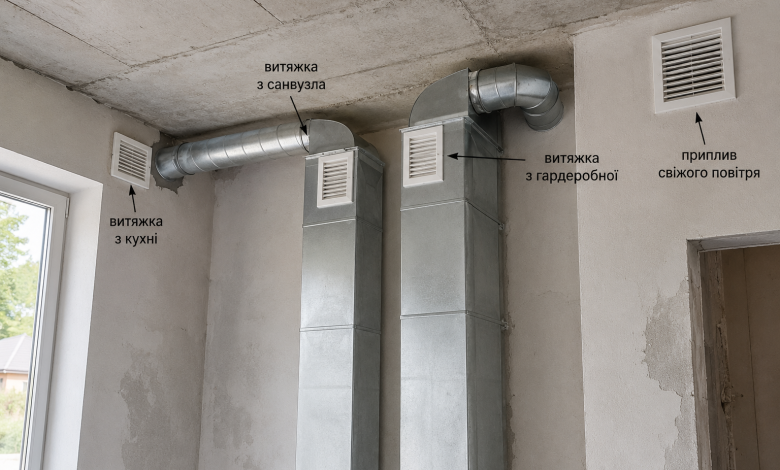

Витяжка відбувається через вертикальні вентиляційні канали, що виходять на дах. Вони розміщуються в кухні, ванній і туалеті — там, де концентрація вологи, запахів і забрудненого повітря найвища.
Між кімнатами повітря рухається через зазори під дверима. Саме тому двері в схемі природної вентиляції не повинні прилягати щільно до підлоги — стандартний зазор 15–20 мм є обов’язковим елементом всієї системи.
Схема вентиляції для двоповерхового будинку
У двоповерховому будинку природна вентиляція вимагає уважнішого підходу. На другому поверсі тяга завжди краща, ніж на першому, бо висота стовпа повітря в канапах більша.
Загальна логіка залишається тією самою: приплив на першому поверсі у житлових кімнатах, витяжка на кухні та у ванній кімнаті кожного поверху. Вентиляційні канали другого поверху можна об’єднати із загальним стояком, що виходить на дах, але розташовувати їх потрібно з урахуванням висоти каналу — мінімум 1 метр вище рівня коника даху.
Розрахунок природної вентиляції
Розрахунок природної вентиляції починається з визначення необхідного повітрообміну. Є два підходи: за кратністю повітрообміну і за нормою на людину.
Розрахунок за кратністю повітрообміну
Кратність повітрообміну показує, скільки разів на годину повітря в приміщенні має повністю оновлюватися. Для житлових кімнат — 1 раз на годину, для кухні — 2–3 рази, для ванної — 3–5 разів.
Формула проста: потрібний повітрообмін у кубометрах на годину = об’єм приміщення × кратність.
Наприклад, кухня площею 12 м² з висотою стель 2,7 м має об’єм 32,4 м³. При кратності 3 потрібний повітрообмін становить 32,4 × 3 = приблизно 97 м³/год.
Розрахунок за нормою на людину
Санітарні норми встановлюють мінімальний приплив свіжого повітря на одну людину — 30 м³/год у стані спокою і 60 м³/год при активній діяльності.
Для будинку з чотирма мешканцями мінімальний загальний повітрообмін становитиме: 4 × 30 = 120 м³/год. Якщо обидва методи дають різні результати, для розрахунку вентиляційних каналів беруть більше значення.
Розрахунок перерізу вентиляційного каналу
Знаючи потрібний повітрообмін і приймаючи швидкість повітря в каналі 0,5–1 м/с для природної вентиляції, можна розрахувати необхідний переріз каналу.
- Визначте потрібний повітрообмін для приміщення, наприклад 100 м³/год.
- Переведіть у м³/с: 100 / 3600 = 0,028 м³/с.
- Поділіть на швидкість повітря 0,8 м/с: 0,028 / 0,8 = 0,035 м².
- Переріз 0,035 м² відповідає каналу приблизно 140×250 мм або круглому каналу діаметром 210 мм.
На практиці для приватного будинку найчастіше використовують канали перерізом 130×130 або 140×140 мм, що відповідає стандартній цеглі.
Таблиця норм повітрообміну для різних приміщень
| Приміщення | Кратність повітрообміну | Мінімальний витяг |
|---|---|---|
| Житлова кімната | 1 раз/год | 30 м³/год на людину |
| Кухня з газовою плитою | 3 рази/год | 90 м³/год |
| Кухня з електроплитою | 2 рази/год | 60 м³/год |
| Ванна кімната | 3–5 разів/год | 50 м³/год |
| Туалет | 3–5 разів/год | 25 м³/год |
| Котельня | 3 рази/год | За розрахунком котла |
Поширені помилки у природній вентиляції
Більшість проблем з вентиляцією в приватних будинках і квартирах виникають через кілька однакових помилок, які легко виправити, якщо знати про них заздалегідь.
Герметичні вікна без клапанів припливу
Це найпоширеніша проблема сучасних будинків. Металопластикові вікна забезпечують відмінну тепло- і шумоізоляцію, але повністю перекривають природний приплив повітря. Без нього витяжні канали просто не можуть створити тягу — немає чим заповнювати простір.
Вирішення просте і недороге: встановлення стінових або віконних припливних клапанів. Стіновий клапан монтується в просверлений отвір у зовнішній стіні і регулює потік повітря вручну або автоматично залежно від вологості.
Щільні двері між кімнатами
Якщо двері між кімнатами і коридором не мають зазору або в них встановлені ущільнювачі по всьому периметру, повітря не може переміщатися з зони припливу до зони витяжки.
Перевірте: піднесіть аркуш паперу до щілини під зачиненими дверима. Якщо папір не рухається — двері надто щільні і перекривають рух повітря.
Занадто короткий або низький вентиляційний канал
Тяга у вертикальному вентиляційному каналі залежить від його висоти. Чим вищий канал — тим сильніша тяга. Мінімальна висота для ефективної роботи — не менше 3 метрів від рівня решітки до виходу на даху.
Якщо труба виходить між двома схилами даху в низькій точці або обрізана надто коротко — тяга буде слабкою або нестабільною.
Засмічення вентиляційних каналів
З роками у вентиляційних каналах накопичується пил, павутиння, а іноді туди потрапляють листя і сміття. У приватних будинках у канали можуть влаштуватися птахи.
Перевіряйте тягу раз на рік простим способом: піднесіть запалений сірник або аркуш паперу до вентиляційної решітки. Якщо полум’я або папір тягнеться до решітки — тяга є. Якщо ні — канал потребує чищення або перевірки.
Коли природної вентиляції недостатньо
Природна вентиляція має суттєве обмеження — вона залежить від пори року і погодних умов. Влітку при температурі повітря вище 25°C різниця температур зменшується настільки, що тяга у каналах майже зникає.
У сучасному щільно забудованому місті природна вентиляція все частіше доповнюється механічною. Не тому що вона погана, а тому що умови змінилися: щільніші конструкції, вищі вимоги до повітря, більше людей на квадратний метр.
У таких випадках природну вентиляцію доповнюють:
- витяжними вентиляторами у ванній і на кухні — для посилення витяжки у вологих приміщеннях;
- рекуператорами — пристроями, які підігрівають вхідне повітря за рахунок тепла вихідного і дозволяють провітрювати без втрат тепла;
- припливними установками — для подачі фільтрованого і підігрітого повітря безпосередньо в житлові кімнати.
Повністю механічна вентиляція у приватному будинку — це вже окрема система з окремим проектом і бюджетом. Але комбінація природної бази і кількох вентиляторів у вологих зонах вирішує завдання більшості будинків без великих витрат.
Природна вентиляція не вимагає дорогих пристроїв і постійного обслуговування. Але вона вимагає розуміння принципів роботи і уваги до деталей — припливних клапанів, зазорів під дверима, висоти каналів. Правильно влаштована система роками тихо і безвідмовно забезпечує свіже повітря в будинку.
