Как подключить генератор к дому: простая и безопасная инструкция

Когда часто выключают свет, генератор становится не роскошью, а настоящей необходимостью. Благодаря ему в доме работает холодильник, есть отопление и освещение, даже когда центральная сеть «лежит». Но чтобы все было хорошо, важно подключить его правильно. Если сделать что-то не так, можно сжечь дорогостоящую технику, вызвать пожар или получить удар током. В этой статье мы просто и понятно расскажем, как всё сделать надёжно и безопасно.

Прежде всего - безопасность: почему это так важно

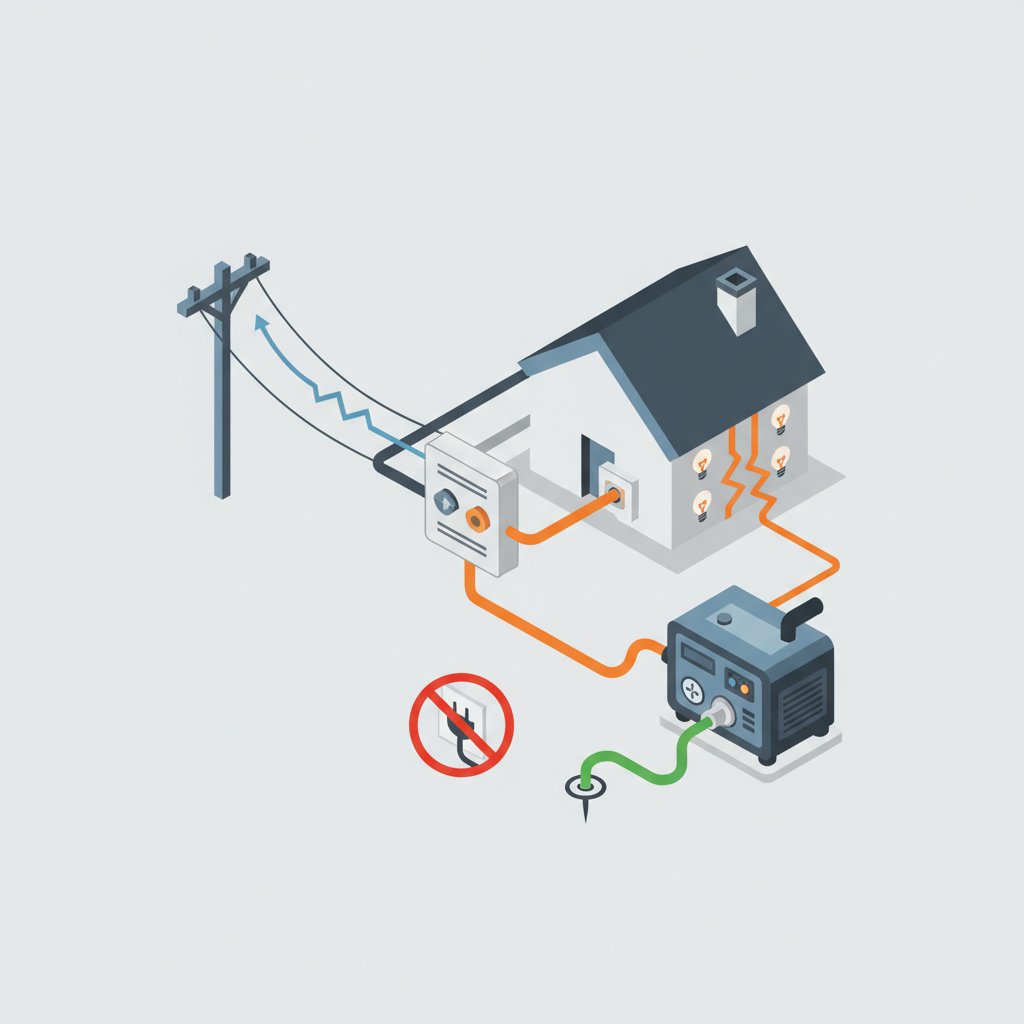

Многие, купив генератор, не до конца понимают все риски. А неправильное подключение - это опасно не только для вашего имущества, но и для жизни. Главная угроза - это когда ток от вашего генератора вдруг попадает в общую уличную сеть. Такое происходит, если просто включить генератор в обычную розетку без специальных переключателей.

Что может произойти? Во-первых, ток, который пошел в общую сеть, может убить электриков, которые в это время ремонтируют линию, думая, что она обесточена. Во-вторых, когда центральный свет вдруг включат, ток из сети «встретится» с током от вашего генератора. Это почти стопроцентно вызовет короткое замыкание, сожжет генератор, повредит проводку, а то и вызовет пожар. Поэтому запомните: подключать генератор через розетку категорически запрещено.

Готовимся к работе: что понадобится для подключения

Прежде чем начинать, давайте проверим, все ли есть под рукой. Правильно подобранные детали - это залог того, что ваша система резервного питания будет работать долго и без проблем. Все зависит от мощности вашего генератора и количества приборов, которые вы планируете включать.

Вот примерный список того, что вам понадобится:

• Сам генератор. Его мощность должна быть с запасом - где-то на 20-30% больше, чем суммарная мощность всех приборов, которые будут работать одновременно.
• Силовой кабель. Его толщину (сечение) выбирают в зависимости от мощности генератора. Простое правило для медного кабеля: примерно 1,5 мм² на каждые 3 кВт мощности.
• Переключатель (рубильник или блок АВР). Это важнейшая деталь, которая переключает питание между городской сетью и генератором.
• Заземление. Обязательная вещь для вашей безопасности. Это просто металлический штырь, вкопанный в землю, и медный провод к генератору.
• Мелочи для монтажа. Это могут быть щиток, автоматы, гофра для защиты кабеля, клеммы и коробки - все зависит от выбранного способа подключения.

Лучше не экономить на кабеле или переключателях, ведь именно от них зависит безопасность всего дома.

Основные способы подключения генератора к дому

Есть несколько вариантов, как подружить генератор с домашней электросетью. Выбор зависит от того, сколько денег вы готовы потратить, хотите ли, чтобы все работало автоматически, и насколько цените надежность. Давайте рассмотрим самые популярные.

Вариант 1: Подключение через перекидной рубильник (самый популярный способ)

Это самый надежный, самый распространенный и не слишком дорогой метод. Перекидной рубильник - это, по сути, большой переключатель с тремя положениями: «Свет от сети», «Выключено» и «Свет от генератора». Его главная задача - физически не дать току от сети и генератора встретиться. Это как перекресток с регулировщиком - хаоса не будет.

Вот как подключить генератор своими руками с помощью рубильника:

1. Устанавливаем рубильник. Обычно его ставят возле главного электрощитка или прямо в нем.
2. Выключаем электричество в доме. Самое первое правило - выключить вводной автомат, чтобы вас не ударило током.
3. Подключаем кабели. Здесь все логично: сверху к рубильнику подключаем кабель от общей сети (после счетчика), посередине - кабель, питающий ваш дом, а снизу - кабель, идущий от генератора.
4. Делаем розетку для генератора. Кабель от рубильника выводим на улицу и монтируем там специальную силовую розетку. Именно в нее вы будете включать генератор.
5. Проверяем. Когда все готово, осторожно проверьте, как работает система в каждом из трех положений рубильника.

Пользоваться такой системой очень просто. Пропал свет? Переключите рубильник в среднее положение «Выключено», запустите генератор, дайте ему минуту поработать, а затем переключите рубильник в положение «Свет от генератора». Когда свет появился, делаете все наоборот.

Вариант 2: Подключение через АВР (все работает автоматически)

Система автоматического ввода резерва (АВР) - это самое удобное, но и самое дорогое решение. Она все делает сама, вам даже не надо вставать с дивана. Блок АВР постоянно следит, есть ли напряжение в сети.

Как это работает:

• Как только свет в сети исчезает, АВР дает команду генератору запуститься (естественно, генератор для этого должен быть с электростартером).
• Когда генератор заработал и выдает стабильный ток, АВР автоматически переключает питание дома на него.
• Как только центральный свет появляется и стабилизируется, АВР переключает дом обратно на питание от сети.
• После этого АВР дает генератору немного поработать вхолостую, чтобы он остыл, и сам его глушит.

Монтаж АВР - это уже серьезная работа, требующая знаний электрика. Лучше доверить ее специалистам, так как ошибка в настройке может дорого стоить.

Несколько важных технических моментов

Какой бы способ вы ни выбрали, есть общие правила, которых надо придерживаться. Это гарантия, что все будет работать безопасно и правильно.

Не забудьте о заземлении - это важно!

Заземление - это ваша главная защита от удара током, если вдруг изоляция где-то повредится и на металлическом корпусе генератора появится напряжение. На раме большинства генераторов есть специальная клемма для заземления (обозначена значком ⊥).

Как его сделать? Самое простое - забить в землю на глубину 1,5-2 метра толстый металлический штырь (например, стальной уголок). К этому штырю надежно прикручиваете толстый медный провод, а другой конец провода присоединяете к той самой клемме на раме генератора. Если у вас очень сухая земля, лучше забить несколько таких штырей и соединить их между собой.

Как подключить трехфазный генератор к однофазному дому

Это задача со звездочкой. Если у вас дома одна фаза, а генератор трехфазный, нельзя просто взять и подключить всю нагрузку на одну из его фаз. Из-за этого возникнет так называемый «перекос фаз» - одна часть генератора будет работать с перегрузкой, а две другие - вхолостую. Это быстро приведет к перегреву и поломке.

Что делать? Нужно максимально равномерно «разбросать» нагрузку вашего дома по трем фазам генератора. Например, на одну фазу повесить розетки, на другую - освещение, на третью - бойлер. Такую работу должен делать опытный электрик, который все правильно рассчитает.

Как позаботиться о технике, чтобы ничего не сгорело

Часто генераторы, особенно недорогие, выдают не очень стабильное напряжение. Такие скачки могут повредить чувствительную технику: компьютеры, телевизоры, газовые котлы. Чтобы этого не произошло, следуйте простым правилам.

Вот несколько советов:

• Поставьте стабилизатор напряжения. Это устройство, которое «выравнивает» ток от генератора и подает на вашу технику стабильные 220 вольт.
• Не перегружайте генератор. Следите, чтобы общая мощность включенных приборов не была больше мощности генератора.
• Включайте все по очереди. Сначала запустите генератор, дайте ему поработать минуту-две, и только потом переключайте на него дом.
• Выбирайте генератор с функцией AVR. Многие современные модели имеют встроенный автоматический регулятор напряжения (AVR), который делает ток на выходе намного качественнее.

А что делать с генератором в квартире?

Это очень сложный вопрос, и короткий ответ - ничего. Использовать бензиновый или дизельный генератор в квартире практически невозможно и смертельно опасно. Главная проблема - угарный газ, от которого можно задохнуться. Ставить генератор на балконе (даже открытом), в лоджии или внутри квартиры - категорически запрещено.

Единственное возможное, но очень сложное решение - это общий балкон, который не задымляется, но для этого нужно согласие всех соседей и соблюдение строгих правил пожарной безопасности. К тому же, он очень шумный. Для квартиры гораздо лучше и безопаснее решение - это портативные зарядные станции или системы с аккумуляторами и инвертором, которые можно зарядить, пока есть свет.

Как видите, правильно подключить генератор - это целая наука, но вполне доступная. Вариант с перекидным рубильником - лучший по соотношению цены и безопасности. Автоматические системы с АВР очень удобны, но их монтаж лучше доверить профессионалам. Главное - соблюдайте все правила безопасности, и тогда ваш генератор будет служить вам долго, надежно и не доставит никаких хлопот.
